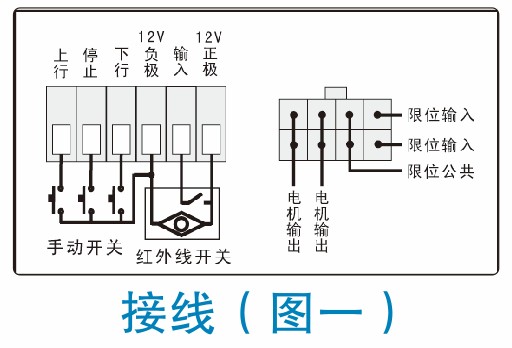

一、電機接線（圖一）
    警告: 電機端子接線時請斷開市電同時關閉儲備電源面板的電源開關。

    二、操作和設定

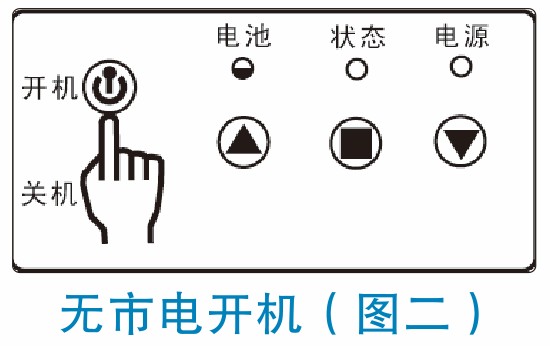

    1.無市電開機（圖二）
    按開機鍵，狀態指示燈亮，電池指示燈閃爍；儲備電源由電池供電。

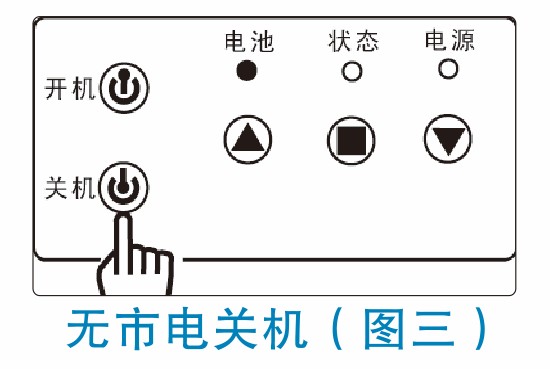

    2.無市電關機（圖三）
    按住關機鍵直到電池指示燈熄滅。

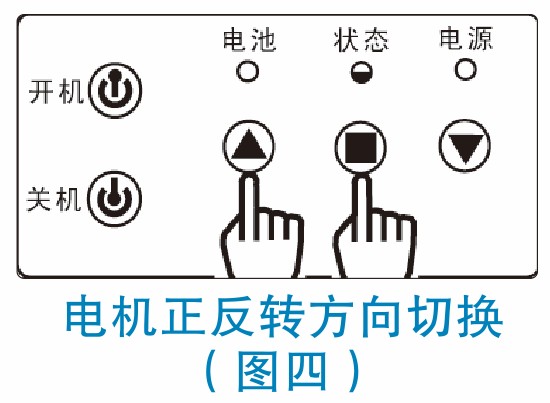

    3.電機正反轉方向切換（圖四）
    同時按住▲和■按鈕3秒鐘，狀態指示燈連續閃爍，松開按鈕正反轉方向相反。

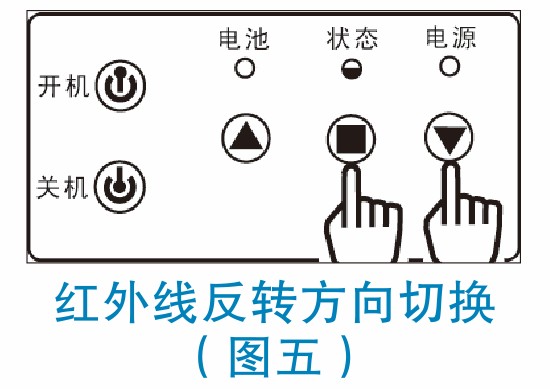

    4.紅外線反轉方向切換（圖五）
    同時按住■和 按鈕3秒鐘，狀態指示燈連續閃爍，松開按鈕紅外線反彈正反轉方向相反。

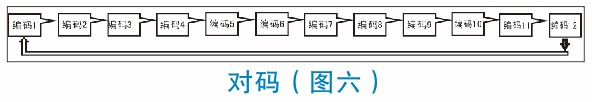

    5.對碼（圖六）
    儲備電源可循環學習12個發射器編碼，超過12個后返回覆蓋。

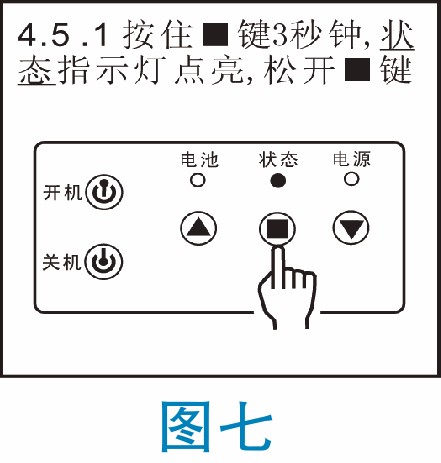

    ⑴按住■鍵3秒鐘，狀態指示燈點亮，松開■鍵（圖七）

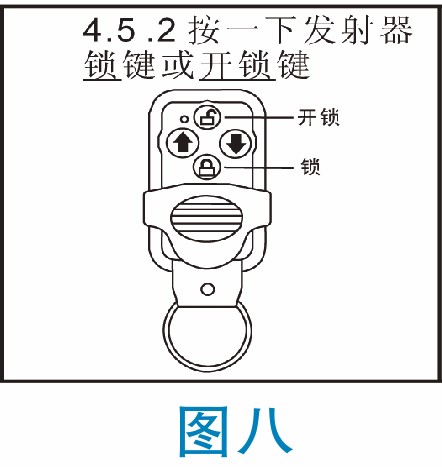

    ⑵按一下發射器鎖鍵或開鎖鍵（圖八）

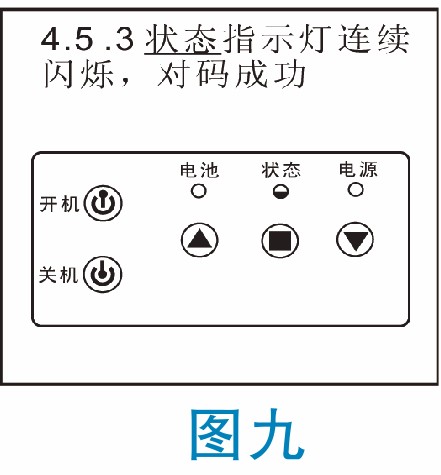

    ⑶狀態指示燈連續閃爍，對碼成功（圖九）

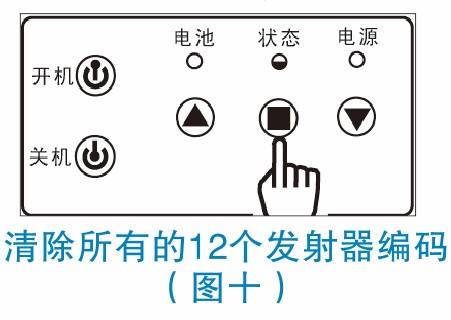

    6.清除所有的12個發射器編碼（圖十）
    按住■鍵5秒鐘，狀態指示燈連續快速閃爍，松開■鍵清除成功。

    三、工程安裝
    工程安裝儲備電源，施工完成到工程驗收這段時間經常處于停電狀態。儲備電源長期（幾個月）的伺服待機狀態可能耗盡內部配置電池。針對這種情況工程安裝完畢后請進行以下操作。

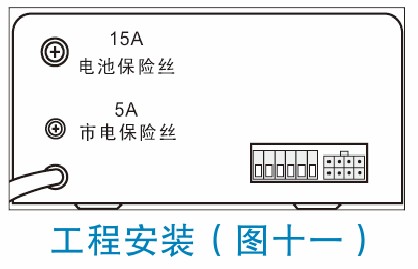

    1.方案1（圖十一）
    安裝調試完成后取出15安直流保險絲，無市電儲備電源不工作，有市電儲備電源可以正常工作。
    2.方案2
    ⑴安裝調試完成后斷開市電
    ⑵同時按發射器鎖鍵和開鎖鍵5秒
    ⑶按發射器上行鍵或下行鍵確認儲備電源是否關機
    ⑷接通市電即可正常工作
