一.RML系列機型內置搖控接收和電機輸出控制模塊,電機接在輸出端子上通過配備的搖控器或手動應急開關可實現正轉、反轉、停止等功能控制。

二.型號說明
    ①RM：表示遙控型管狀電機專用。
    ②L：表示學習型。
    ③3：表示功率；如3表示300瓦。
    ④6：表示遙控頻率；如＜6＞表示433.92 MHz

三.技術參數
    1.市電輸入范圍: 190-250V AC
    2.逆變輸出電壓: 250V AC(真有效值)
    3.逆變輸出頻率: 50+/-1Hz
    4.逆變輸出電流: RML36  1.2A
                    RML56  2.0A
                    RML66  2.4A
                    RML86  3.2A
                    RML16  4.2A
    5.帶載時間: 80%額定功率連續放電1分鐘/次，約放8次
    6.充電時間: 8小時回充80%以上電池容量
    7.保護措施: 交流保護,逆變過載保護,短路保護,電池充電保護,電池放電保護
    8.其他特點: 智能控制,節能控制,空載10秒自動關機
    9.搖控發射接收有效距離: 50米（空曠地區）
    10.搖控發射接收頻率： RML*3 315MHz ,RML*6 433.92 MHz


四.電機接線,應急手動開關接線

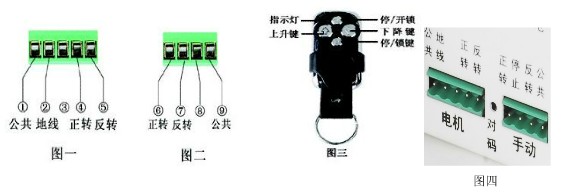

    1.圖一為儲備電源連接管狀電機接線圖
    2.圖二為儲備電源連接手動應急開關接線圖( 手動應急開關和搖控器請勿同時使用)
    ●警告: 電機端子接線時請斷開市電同時關閉儲備電源面板的開關


    圖四


五.搖控器
    RML接收器可循環學習12個發射器編碼，超過12個后返回覆蓋。
    1.對碼操作步驟
    A．準備好要學習的遙控發射器和尖嘴絕緣棒。
    B．用尖嘴絕緣棒向?qū)Υa孔內頂一下對碼按鈕，儲備電源峰鳴器長響（10秒內將自動退出對碼）如圖四。
    C．在峰鳴器響起的10秒內按發射器鎖鍵，此時儲備電源內的峰鳴器間斷性響3聲表示對碼成功。
    D．接著按遙控發射器的開鎖鍵，開鎖后按遙控發射器的上或下行鍵確認電機是否轉動。如轉動表示學好。
    2．清除接收器內所有的12個編碼
    用尖嘴絕緣棒向?qū)Υa孔內頂住對碼按鈕5秒，峰鳴器間斷續響幾聲，松開對碼按鈕清除成功。
    3. 搖控器(圖三)在空曠地帶有效發射距離為50米,當發射距離縮短請更換搖控器電池。
    4. 使用時拉出搖控器天線可提高抗干擾性能。
    5. 距離較遠時按搖控器應持續1秒。

六.后備電源使用步驟
    步驟1 固定好儲備電源，按示意圖接好電機,手動應急開關。
    步驟2 儲備電源的電源線插入市電插座,打開面板的電源開關，對儲備電源內部電池充電。
    步驟3 按搖控器的按鍵控制電機正轉﹑反轉或停止。
    步驟4 停電時按搖控的按鍵也可以控制電機正轉﹑反轉或停止。
    步驟5 電機不運轉10秒后輸出自動關閉。


七.工程安裝實現遙控器關機功能
    工程安裝RML系列車庫門后備電源，施工完成到工程驗收這段時間經常處于停電狀態。RML系列車庫門儲備電源長期（幾十天）的待機狀態可能耗盡內部配置電池。針對這種情況工程安裝完畢RML后請進行以下操作：
    步驟1 安裝完畢，車庫門后儲備電源接入市電插座，用搖控器關閉車庫門。
    步驟2 關閉所有的市電總電源開關。
    步驟3 按搖控器鎖鍵和開鎖鍵(先按開鎖鍵，再按鎖鍵)5秒鐘，關機后機器將不會再自耗電。
    步驟4 按搖控器正轉,反轉按鍵幾次確認車庫門儲備電源是否已處于完全關機狀態。
    步驟5 待工程驗收時接通市電總電源開關，車庫門儲備電源就自動開機進入正常工作狀態。
    注意：○ 天線碰到墻壁將縮短接收距離。
          ○ 為防止機器長期自耗電，工程安裝完按關機鍵后，中途不可導通市電電源。待驗收時才可接通市電。
          ○ 此功能僅供工程安裝使用,一般用戶不要使用此功能,如果用戶不慎誤按關機鍵,可斷開恢復市電來解除關機,重新開機。

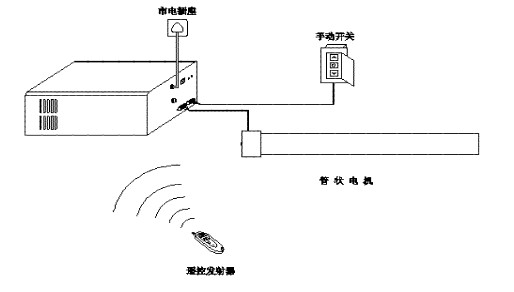

八. 安裝示意圖


杭州隆松電子科技有限公司
